Weitspann-Grundregal Holzpaneel 250x257x80 cm Fachlast 400 kg Feldlast 2.500 kg

Technische Merkmale

• Fachlast: 400 kg
• Feldlast: 2.500 kg
• Fachebene: 4 Holzpaneel
• Höhe: 2.500 mm
• Breite: 2.570 mm
• Tiefe: 800 mm

Weitspannregal

Weitspannregal

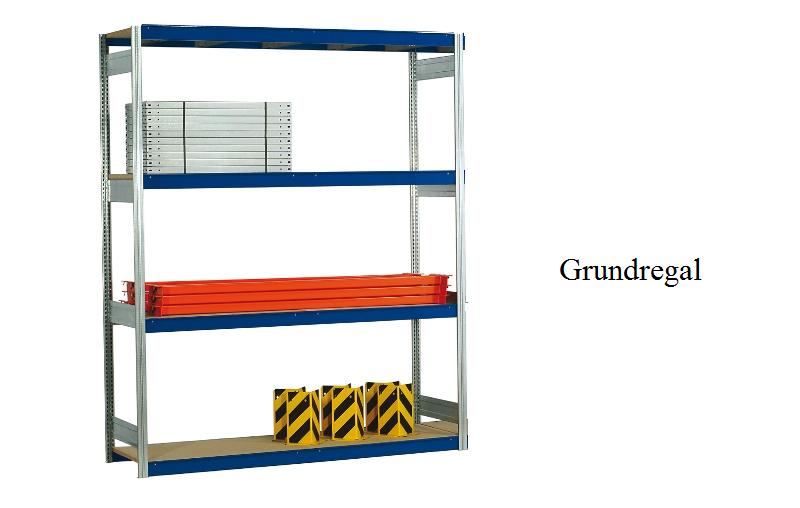

Grundregal

Rahmen mit Tiefriegel,

Fachebene Holzpaneel: Längstraversen mit Einlegeboden (Span 25 mm P4)

• Stecksystem, Regalrahmen mit Tiefenriegel und Stahlfüßen
• Rahmenstütze als T-Profil mit Trapezlochung
• Längstraversen zur Auflage der Fachebenen, Ausführung pulverbeschichtet RAL 5010
• Höhe: 2.000, 2.500, 3.000 mm
• Breite: 1.750, 2.010, 2.570 mm (Achsmaße)
• Tiefe: 400, 500, 600, 800 mm
• Fachlast bis 400 kg
• Feldlast bis 2.500 kg

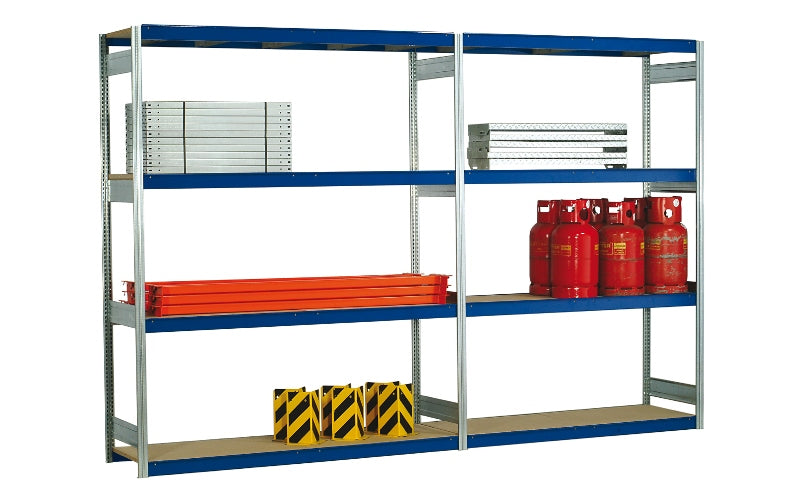

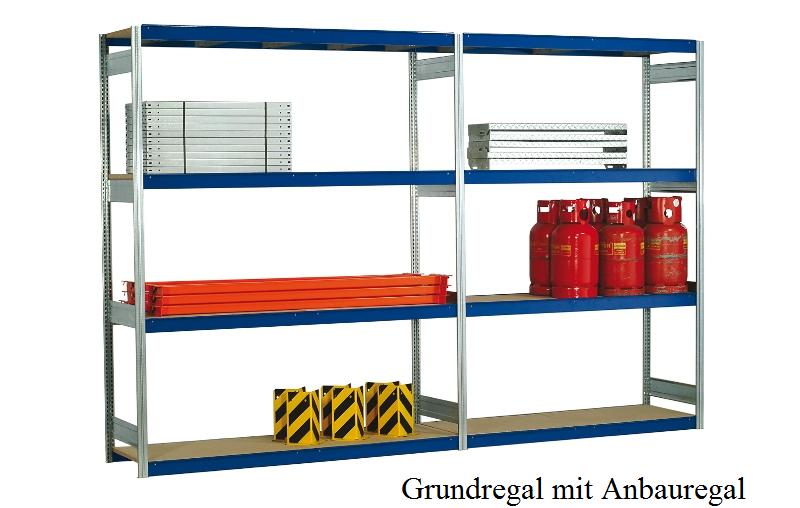

Das Weitspannregal-System EMIL ermöglicht aufgrund seiner technischen Merkmale die Einlagerung von schweren Lasten und von sperrigen Gütern. Das Regalsystem ist ein modular erweiterbares System. Durch Grund- und Anbaufelder mit unterschiedlichen Feldbreiten und Fachtiefen kann das Regal jeder gewünschten Anforderungen individuell angepasst werden.

Fachebenen

• Holzpaneel: Maßgenauer Einlegeboden Span 25 mm P4. Für die Auflage und zur Lastenverteilung werden Tiefenstege mitgeliefert
• Stahlpaneel: System-Stahlfachboden, verzinkt, mit 40 mm Rohrkante. Bohrung zur Verschraubung mit Längstraverse
• Alle Ebenen sind im Rastermaß 25 mm verstellbar
• Holz- und Stahlpaneele können gemischt eingesetzt werden

Längstraverse

• zur Auflage der Fachebenen und zur Regalaussteifung
• mit drei Hakenlaschen, einfach steckbar in Rahmenstütze
• Bohrungen für Sicherheitsstifte und Fachbodenverschraubung
• pulverbeschichtet in RAL 5010
• Längen (für Feldbreiten) von 1.750 mm bis 2.570 mm

Systemvorteile:

• wirtschaftliche Lösung für die Einlagerung von schweren Lasten
• einfache und schnelle Montage
• hohe Produktqualität durch ISO-zertifizierte Fertigungsprozesse

Planungshinweise

• Außenmaße Profil 35 x 35 x 1,5 mm
• Breite Grundregal   + 6 mm  + 7 mm
• Breite Anbauregal   + 3 mm  + 4 mm
• Tiefe = Bodentiefe   + 2 mm  + 3 mm

Sicherheitshinweise

• Alle angegebenen Traglasten gelten für gleichmäßig verteilte Lasten je Fachboden.
• Wenn die Regalhöhe mehr als das Vierfache der Regaltiefe beträgt, sind die Regale gegen Umkippen zu sichern –
  z.B. durch Wandbefestigungen oder durch Bodenanker.

Bestellhinweise

Bei der individuellen Zusammenstellung der Regalkomponenten bitte immer das zugehörige Montagematerial auswählen und mitbestellen

• Fachlast: 400 kg
• Feldlast: 2.500 kg
• Höhe: 2.500 mm
• Breite: 2.570 mm
• Tiefe: 800 mm
• Ebenen: 4
