Grund-Regalmodul-5 200x100x50 cm

Technische Merkmale

Modulares Regalsystem

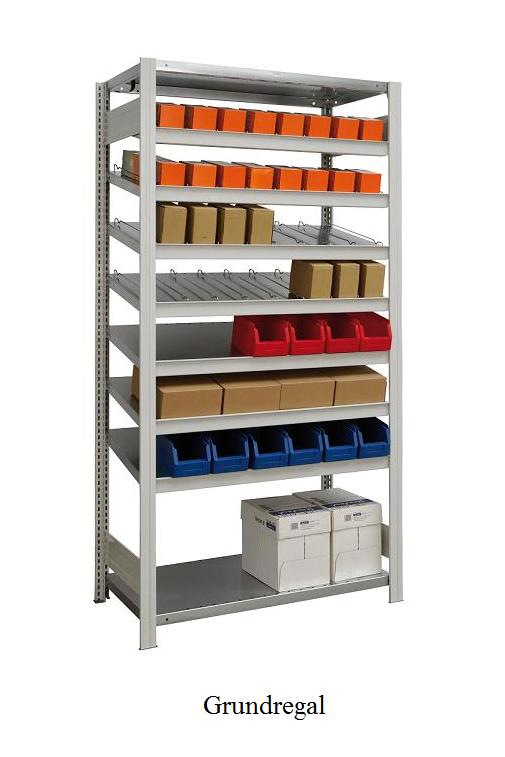

Modul 5 Grundregal

Rahmen mit Tiefenriegel RAL 7035

• Fachlast: 150 kg
• Feldlast: 2.000 kg
• Fachebene: 8 Fachebenen
• Höhe: 2.000 mm
• Breite: 1.005 mm
• Tiefe: 500 mm

Modul 5 besteht aus:

• 2x Stahlfachboden, verzinkt
• 3x Schrägboden mit Anschlag
• 4x Schrägboden mit Anschlag und 9x Fürungsdraht
• Aussteifung Längenriegel

Dieses modulare Regalsystem stellt die unterschiedlichsten Möglichkeiten für eine Teilelagerung im Lager, in der Werkstatt oder im Verkaufsraum da. Alle Module können einzeln bestellt werden und individuellkombiniert werden. Mit anderen regalvarianten und dem breiten Zubeh&ouml,rprogramm können weitere Lagermöglichkeiten und Branchenanwendungen realisiert werden.

Ausstattungsvielfalt

• Schrägboden mit Führungsdrähten
• Schüttenset und Stecktrennwände
• Stahlfachboden Fachlast 150 kg
• Schlitz-/Lochplatte
• Schubladen mit Vollauszug
• Vorsatz-Flügetüren/Stahlschrank
• Auffangwanne

Produktvorteile

• erweiterbardurch Grund- und Anbaufelder
• einfacher Aufbau durch vormontierte Rahmen
• individuell kombinierbar
• Zubehör für spezielle Anforderungen

Hinweise

• jedes Regalmodul 1 bis 6 = HxBxT: 2.000x1.005x500 mm
• Rahmen mit Tiefenriegel in RAL 7035 Lichtgrau
• Fachböden Oberfl&auche verzinkt, Fachlast 150 kg
• Aussteifung mit Kreuzdiagonale oder Längenriegel

Planungshinweise

• Feldbreiten sind Achsmaße,Bodentiefe ist Nenntiefe

Außenmaße

• Breite Grundregal   + 56 mm
• Breite Anbauregal   + 0 mm
• Tiefe = Bodentiefe   + 26 mm

Sicherheitshinweise

• Alle angegebenen Traglasten gelten für gleichmäßig verteilte Lasten je Fachboden.
• Wenn die Regalhöhe mehr als das Vierfache der Regaltiefe beträgt, sind die Regale gegen Umkippen zu sichern –
  z.B. durch Wandbefestigungen oder durch Bodenanker.

Bestellhinweise

Bei der individuellen Zusammenstellung der Regalkomponenten bitte immer das zugehörige Montagematerial auswählen und mitbestellen.
