Kragarmregal Typ ES von BITO | einseitige Nutzung | Max. Belastung 12.600 kg

Schwerlast-Kragarmregal für lange, sperrige und schwere Güter

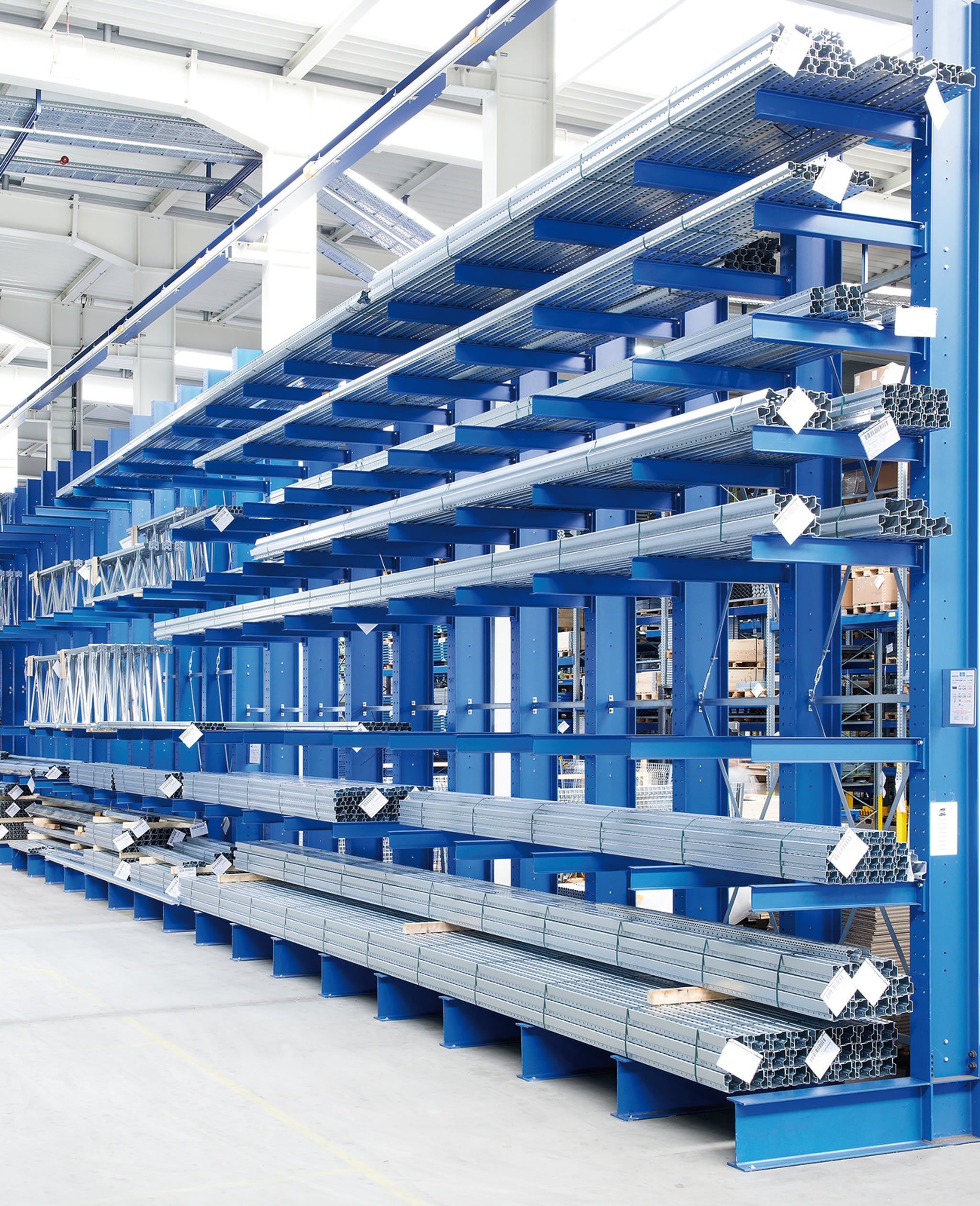

Das Kragarmregal Typ ES in einseitiger Ausführung ist eine besonders robuste Lagerlösung für die professionelle Lagerung von langen, sperrigen und schweren Materialien. Durch die offene Bauweise lassen sich beispielsweise Stahlprofile, Rohre, Holz, Platten, Leisten, Langgut oder andere großformatige Waren übersichtlich einlagern und schnell entnehmen.

Die extra schwere Konstruktion basiert auf stabilen, warmgewalzten IPE-Profilen und ist für hohe Belastungen ausgelegt. Die Kragarme können in einem 100-mm-Raster an die jeweiligen Abmessungen des Lagerguts angepasst werden. Dadurch lässt sich die Lagerhöhe flexibel auf unterschiedliche Materialien und Anforderungen abstimmen.

Das Kragarmregal Typ ES ist als modulares System in verschiedenen Höhen, Regallängen und Tragfähigkeiten erhältlich. Je nach gewählter Variante stehen zwei bis vier Regalständer mit jeweils fünf oder sechs Kragarmen zur Verfügung. Die Tragfähigkeit pro Lagerebene reicht dabei von 900 kg bis 1.800 kg, während die maximale Gesamttragfähigkeit je nach Ausführung bis zu 12.600 kg beträgt.

Robuste Konstruktion für anspruchsvolle Lagerbereiche

Die Regalständer und Ständerfüße bestehen aus warmgewalzten IPE-Profilen. Für die Kragarme kommen ebenfalls robuste IPE-Profile zum Einsatz. Horizontal- und Diagonalverbände sorgen für die notwendige Längssteifigkeit und verbinden die einzelnen Ständer zu einer stabilen Regaleinheit.

Die Ständer und Füße werden zur Montage lose geliefert und miteinander verschraubt. Die erforderlichen Bodenanker sind im Lieferumfang enthalten.

Die Kragarme sind höhenverstellbar und lassen sich im Raster von 100 mm positionieren. Dadurch kann das Regal optimal an die Größe und Höhe des eingelagerten Materials angepasst werden.

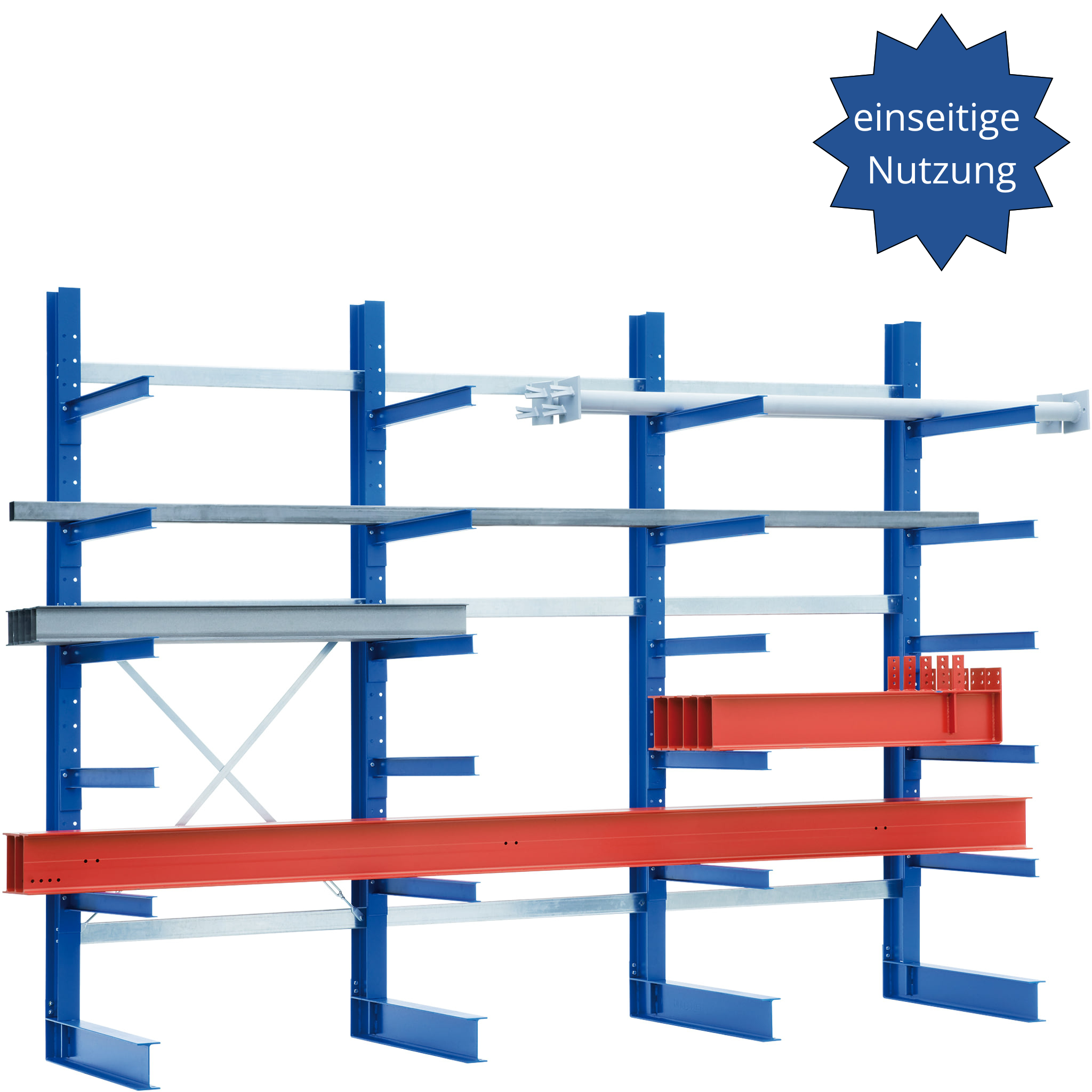

Für die einseitige Nutzung konzipiert

Bei dieser Ausführung befinden sich die Kragarme auf einer Seite des Regalständers. Das Regal eignet sich daher insbesondere für die Aufstellung an Wänden oder in Bereichen, in denen die Waren ausschließlich von einer Seite eingelagert und entnommen werden.

Die Nutztiefe der Kragarme beträgt bei allen Varianten 1.000 mm. Die tatsächliche Regaltiefe beträgt abhängig von der gewählten Regalhöhe 1.180 mm bei 3.000 mm Höhe beziehungsweise 1.200 mm bei 4.000 mm Höhe.

Innen- und Außenbereich

Für den Einsatz im Innenbereich sind die entsprechenden Bauteile lackiert. Für Anwendungen im Außenbereich können die Bauteile in feuerverzinkter Ausführung eingesetzt werden. Die Aussteifungs- und Verbindungselemente sind verzinkt.

Die Standardausführung verfügt über Ständer und Kragarme in RAL 5010 Enzianblau.

Flexibles Baukastensystem

Das Typ-ES-Kragarmregal ist als Baukastensystem konzipiert und ermöglicht die Auswahl einer passenden Ausführung entsprechend dem vorhandenen Platzangebot und dem Gewicht des Lagerguts.

Zur Erweiterung und individuellen Ausstattung stehen verschiedene Zubehörlösungen zur Verfügung. Dazu zählen unter anderem Armbrücken für die Lagerung von Paletten sowie unterschiedliche Fachbodenlösungen. Je nach Einsatzbereich können Fachböden als Gitter- oder Spanplattenböden ausgeführt werden.

Ihre Vorteile auf einen Blick

• Extra schwere Kragarmregale für hohe Belastungen
• Ideal für lange, sperrige und schwere Güter
• Einseitige Nutzung – ideal für wandnahe Aufstellung
• Warmgewalzte IPE-Profile für hohe Stabilität
• Kragarme im Raster von 100 mm höhenverstellbar
• Kragarme mit 1.000 mm Nutztiefe
• Tragkräfte von 900 bis 1.800 kg je Ebene
• Gesamttragkräfte bis 12.600 kg
• Verschiedene Regalhöhen und Regallängen verfügbar
• Bodenanker im Lieferumfang enthalten
• Ständer und Füße zur Verschraubung
• Horizontalverbinder für eine stabile Regaleinheit
• Diagonalverbände für zusätzliche Längssteifigkeit
• Standardfarbe RAL 5010 Enzianblau
• Für unterschiedliche Lageranforderungen konfigurierbar
• Optional mit passendem Zubehör erweiterbar

Technische Daten – alle verfügbaren Varianten
