Technische Merkmale
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Rahmen ist fertig montiert
Weitspannregal
Grundregal
Rahmen mit Tiefriegel,
Fachebene Holzpaneel: Längstraversen mit Einlegeboden (Span 25 mm P4)
- Stecksystem, Regalrahmen mit Tiefenriegel und Stahlfüßen
- Rahmenstütze als T-Profil mit Trapezlochung
- Längstraversen zur Auflage der Fachebenen, Ausführung pulverbeschichtet RAL 5010
- Fachlast bis 400 kg
- Feldlast bis 2.500 kg

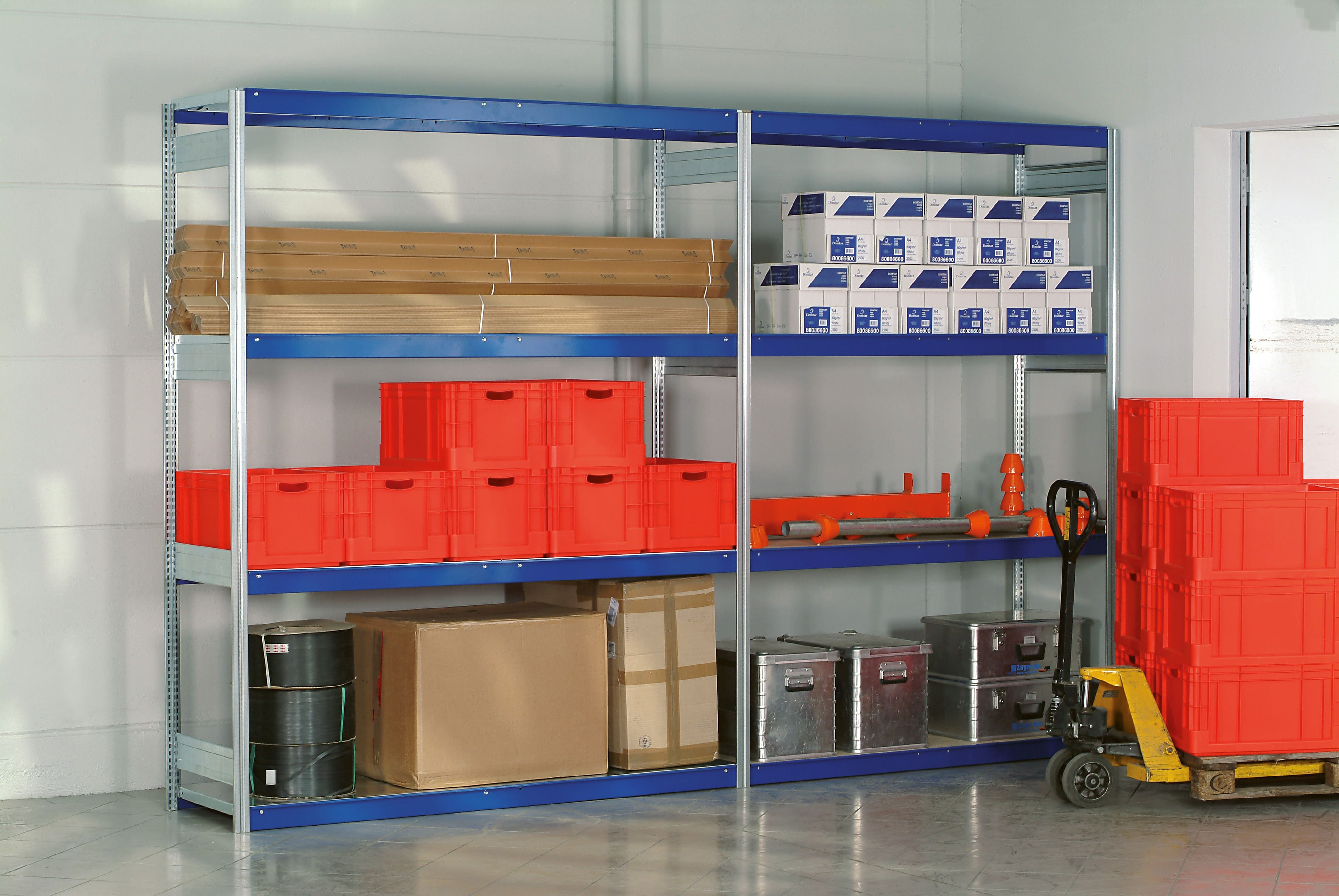

Das Weitspannregal System EMIL ermöglicht aufgrund seiner technischen Merkmale die Einlagerung von schweren Lasten und von sperrigen Gütern. Das Regalsystem ist ein modular erweiterbares System. Durch Grund- und Anbaufelder mit unterschiedlichen Feldbreiten und Fachtiefen kann das Regal jeder gewünschten Anforderungen individuell angepasst werden.
Fachebenen

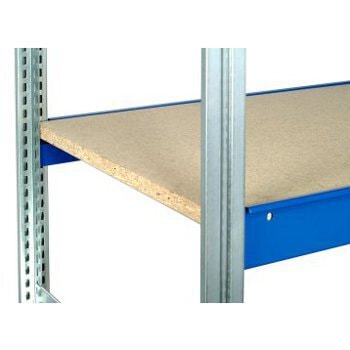

- Holzpaneel: Maßgenauer Einlegeboden Span 25 mm P4. Für die Auflage und zur Lastenverteilung werden Tiefenstege mitgeliefert
- Alle Ebenen sind im Rastermaß 25 mm verstellbar
- Holz- und Stahlpaneele können gemischt eingesetzt werden
Längstraverse
- zur Auflage der Fachebenen und zur Regalaussteifung
- mit drei Hakenlaschen, einfach steckbar in Rahmenstütze
- Bohrungen für Sicherheitsstifte und Fachbodenverschraubung
- pulverbeschichtet in RAL 5010
- Längen (für Feldbreiten) von 1.750 mm bis 2.570 mm
Systemvorteile:
- wirtschaftliche Lösung für die Einlagerung von schweren Lasten
- einfache und schnelle Montage
- hohe Produktqualität durch ISO-zertifizierte Fertigungsprozesse
Planungshinweise
- Außenmaße Profil 35 x 35 x 1,5 mm
- Breite Grundregal + 6 mm + 7 mm
- Breite Anbauregal + 3 mm + 4 mm
- Tiefe = Bodentiefe + 2 mm + 3 mm
Sicherheitshinweise
- Alle angegebenen Traglasten gelten für gleichmäßig verteilte Lasten je Fachboden.
- Wenn die Regalhöhe mehr als das Vierfache der Regaltiefe beträgt, sind die Regale gegen Umkippen zu sichern –
z.B. durch Wandbefestigungen oder durch Bodenanker.
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 1750 mm
- Tiefe: 400 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 1750 mm
- Tiefe: 400 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 1750 mm
- Tiefe: 400 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 2000 mm
- Tiefe: 400 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 2000 mm
- Tiefe: 400 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 2000 mm
- Tiefe: 400 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 2570 mm
- Tiefe: 400 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 2570 mm
- Tiefe: 400 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 2570 mm
- Tiefe: 400 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 1750 mm
- Tiefe: 500 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 1750 mm
- Tiefe: 500 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 1750 mm
- Tiefe: 500 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 2000 mm
- Tiefe: 500 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 2000 mm
- Tiefe: 500 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 2000 mm
- Tiefe: 500 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 2570 mm
- Tiefe: 500 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 2570 mm
- Tiefe: 500 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 2570 mm
- Tiefe: 500 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 1750 mm
- Tiefe: 600 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 1750 mm
- Tiefe: 600 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 1750 mm
- Tiefe: 600 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 2000 mm
- Tiefe: 600 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 2000 mm
- Tiefe: 600 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 2000 mm
- Tiefe: 600 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 2570 mm
- Tiefe: 600 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 2570 mm
- Tiefe: 600 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 2570 mm
- Tiefe: 600 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 1750 mm
- Tiefe: 800 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 1750 mm
- Tiefe: 800 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 1750 mm
- Tiefe: 800 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 2000 mm
- Tiefe: 800 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 2000 mm
- Tiefe: 800 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 2000 mm
- Tiefe: 800 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2000 mm
- Breite: 2570 mm
- Tiefe: 800 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 2500 mm
- Breite: 2570 mm
- Tiefe: 800 mm
- Ebenen: 4
- Fachlast: 400 kg
- Feldlast: 2.500 kg
- Höhe: 3000 mm
- Breite: 2570 mm
- Tiefe: 800 mm
- Ebenen: 4
