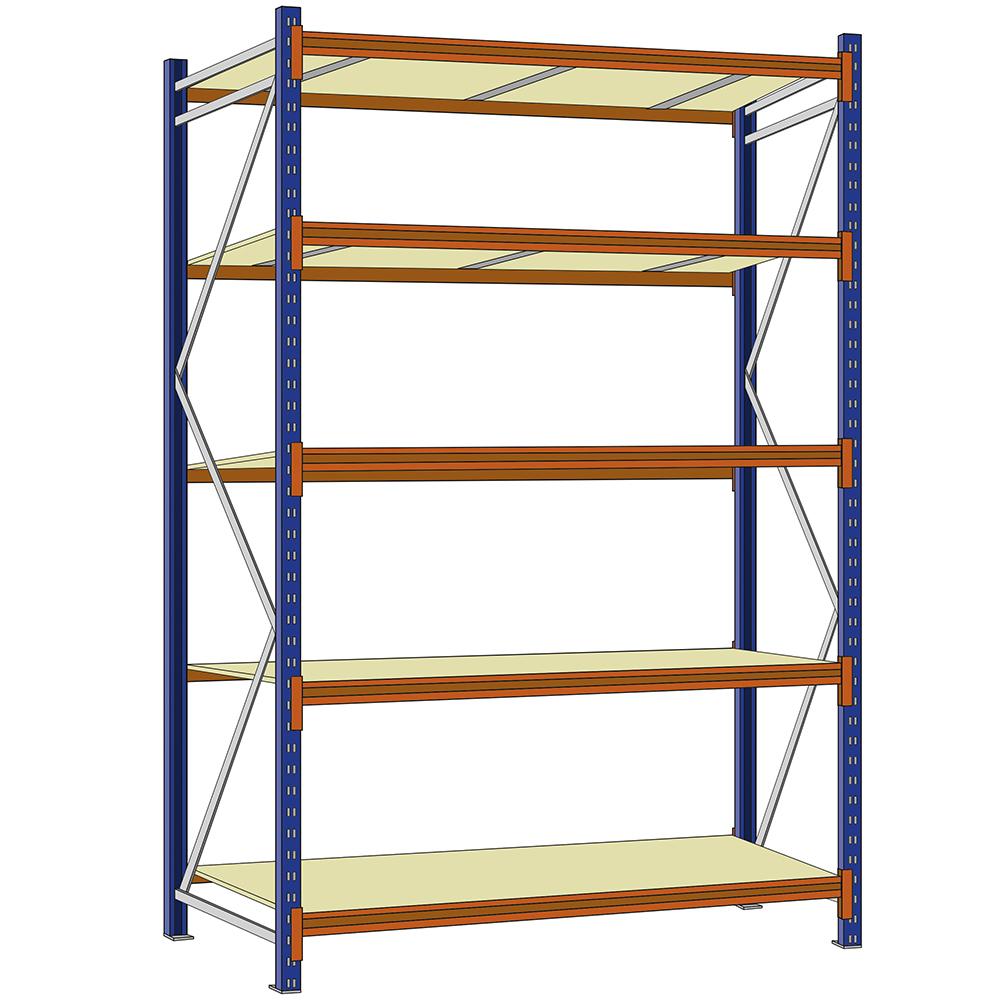

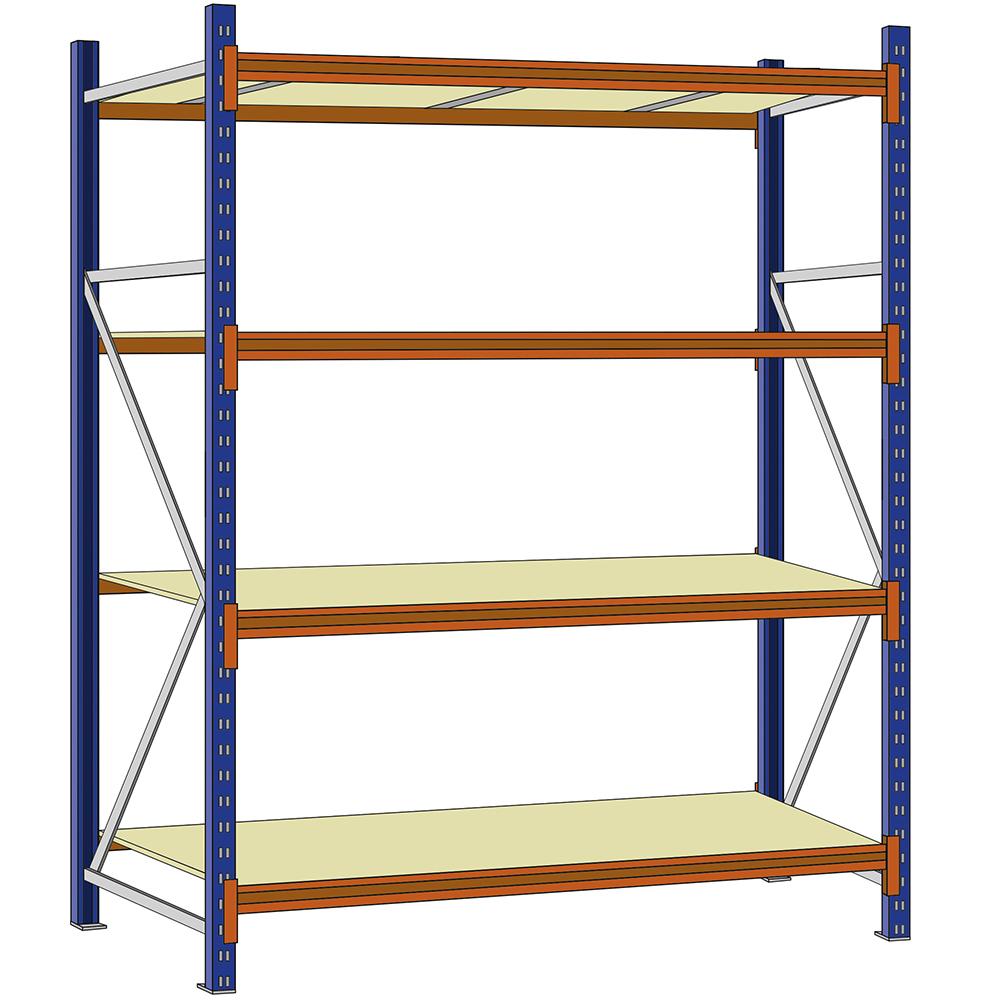

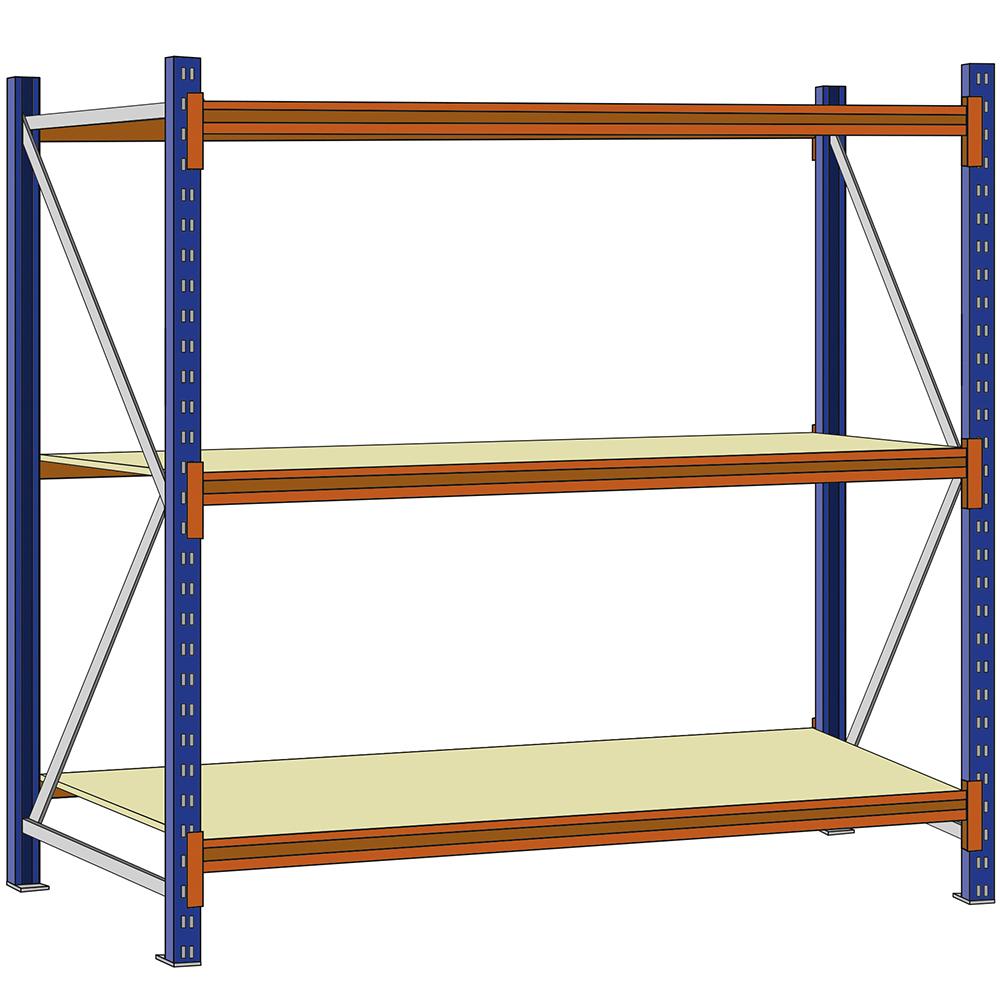

Weitspannregal EMMA Grundregal mit Holzeinlage Fachlast 975 kg

Weitspannregal EMMA Grundregal für schwere Lasten

Auflageträger Typ Z-Profil 74 x 30 x 1,5 mm

Technische Merkmale - Fachebene Holzeinlage (Span 19 mm P4)

• Fachlast: 975 kg
• Feldlast: 7.500 kg
• Fachebene: 3 Holzpaneel/einlage / 4 Einlagen / 5 Einlagen

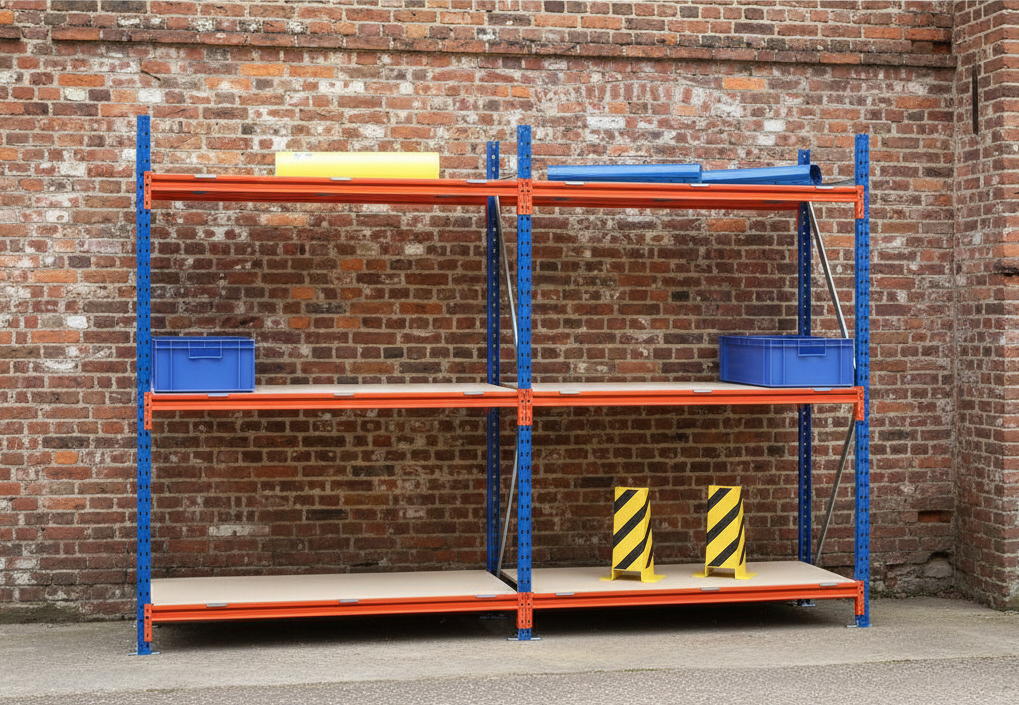

Das Weitspannregal-System positioniert sich zwischen dem Fachboden- und dem Palettenregal. Mit seiner kompakten Bauweise ist es auf die Einlagerung von besonders großen und schweren Gütern ausgelegt. Durch seine Regalabmessungen bietet dieses Weitspannregal großflächige Ablagemöglichkeiten. Es kann daher branchenübergreifend und vielseitig zum Einsatz kommen.

Produktvorteile Weitspannregal

• Stecksystem als kompaktes Weitspannregal
• Rahmen Omega-Ständerprofil
• Auflageträger zur Auflage der Fachebenen, Ausführung pulverbeschichtet RAL 3020

Rahmen

• Omega-Ständerprofil aus Qualitäts-Bandstahl profiliert
• Profilbreite 40 mm
• Materialstärke 1,5 mm
• Höhenverstellraster 50 mm
• Oberfläche verzinkt
• mit Klemmfuß oder Fußplatte

Rahmenausteifung

• Diagonale und horizontale Ausfachungen
• aus spezialverzinkten C-Profilen
• Profile werden mit Ständer verschraubt

Traversen

• kaltgeformte Profile aus hochwertigem Bandstahl
• angeschweißte Dreifinger-Einhängelasche zur sicheren kraftschlüssigen Verbindung mit den Stützrahmen
• Oberfläche pulverbeschichtet, RAL 3020 Verkehrsrot
• mit Sicherungsstiften gegen unbeabsichtigtes Ausheben

Systemvorteile:

• kompaktes Stecksystem
• großflächige Ablagemöglichkeiten
• als Komplettregale oder als Einzelkomponenten lieferbar
• auch als Mehrgeschoss-Anlagen einsatzbar

Planungshinweise

• Breite Grundregal + 6 mm + 7 mm
• Breite Anbauregal + 3 mm + 4 mm
• Tiefe = Bodentiefe + 2 mm + 3 mm

Sicherheitshinweise

• Alle angegebenen Traglasten gelten für gleichmäßig verteilte Lasten je Fachboden.
• Wenn die Regalhöhe mehr als das Vierfache der Regaltiefe beträgt, sind die Regale gegen Umkippen zu sichern –
  z.B. durch Wandbefestigungen oder durch Bodenanker.

• Fachlast: 975 kg
• Feldlast: 7.500 kg
• Höhe:
• Breite:
• Tiefe:
• Ebenen:
