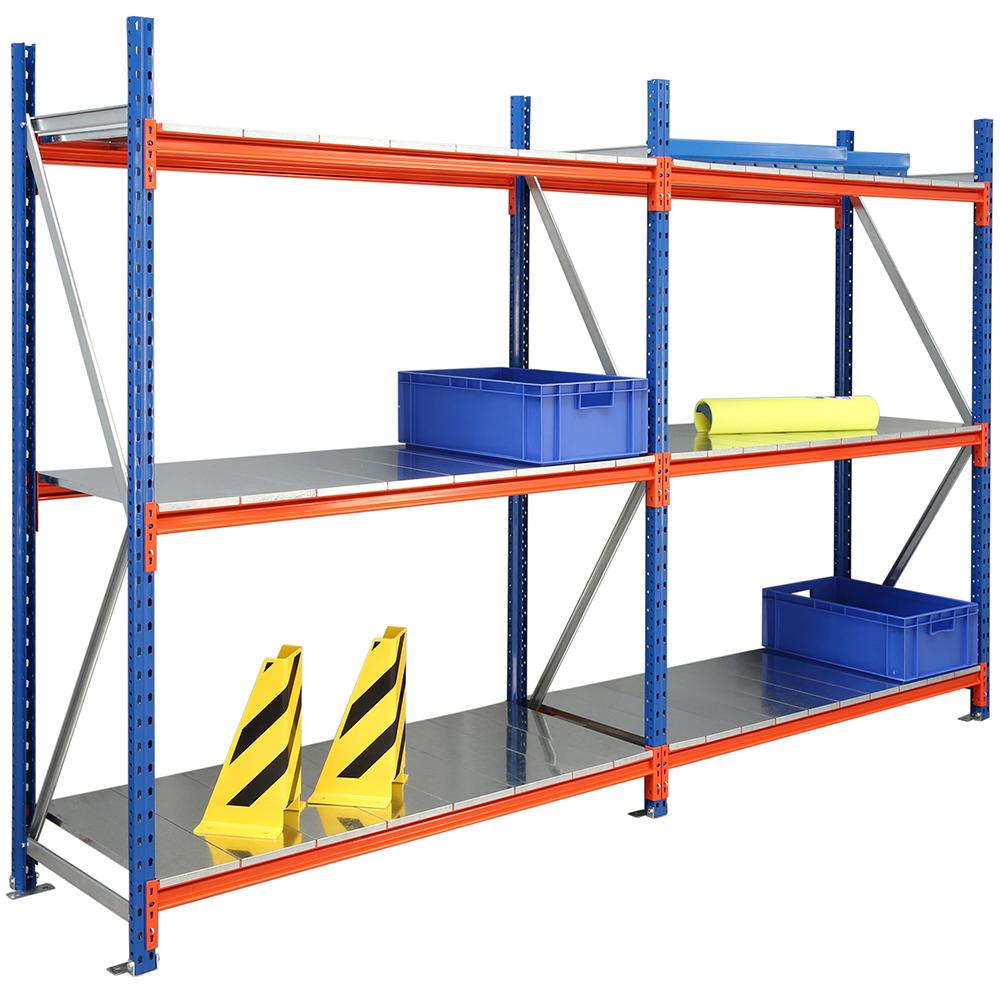

Weitspannregal EMMA Grundregal mit Stahleinlage Fachlast 660 kg

Weitspannregal EMMA Grundregal für schwere Lasten

Auflageträger Typ Z74-Profil 74 x 30 x 1,5 mm

Technische Merkmale - Fachebene Stahleinlage

• Fachlast: 660 kg
• Feldlast: 7.500 kg

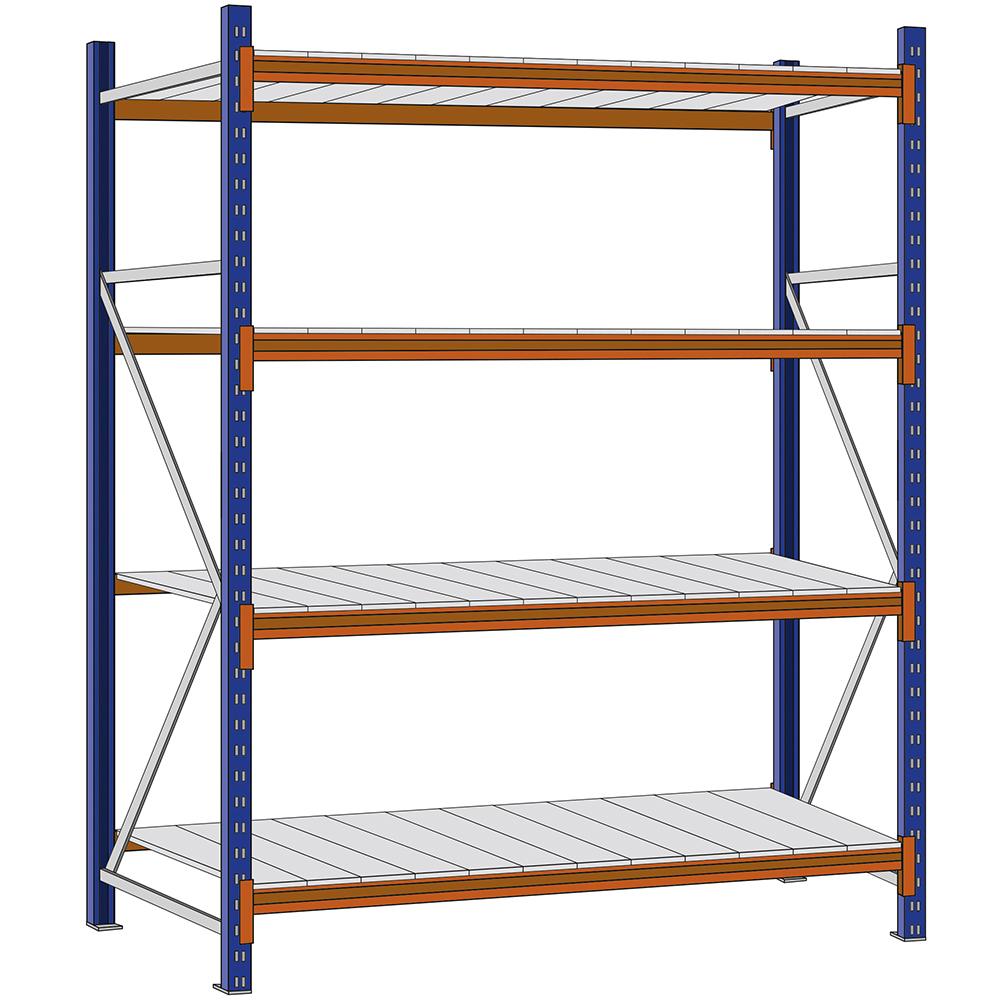

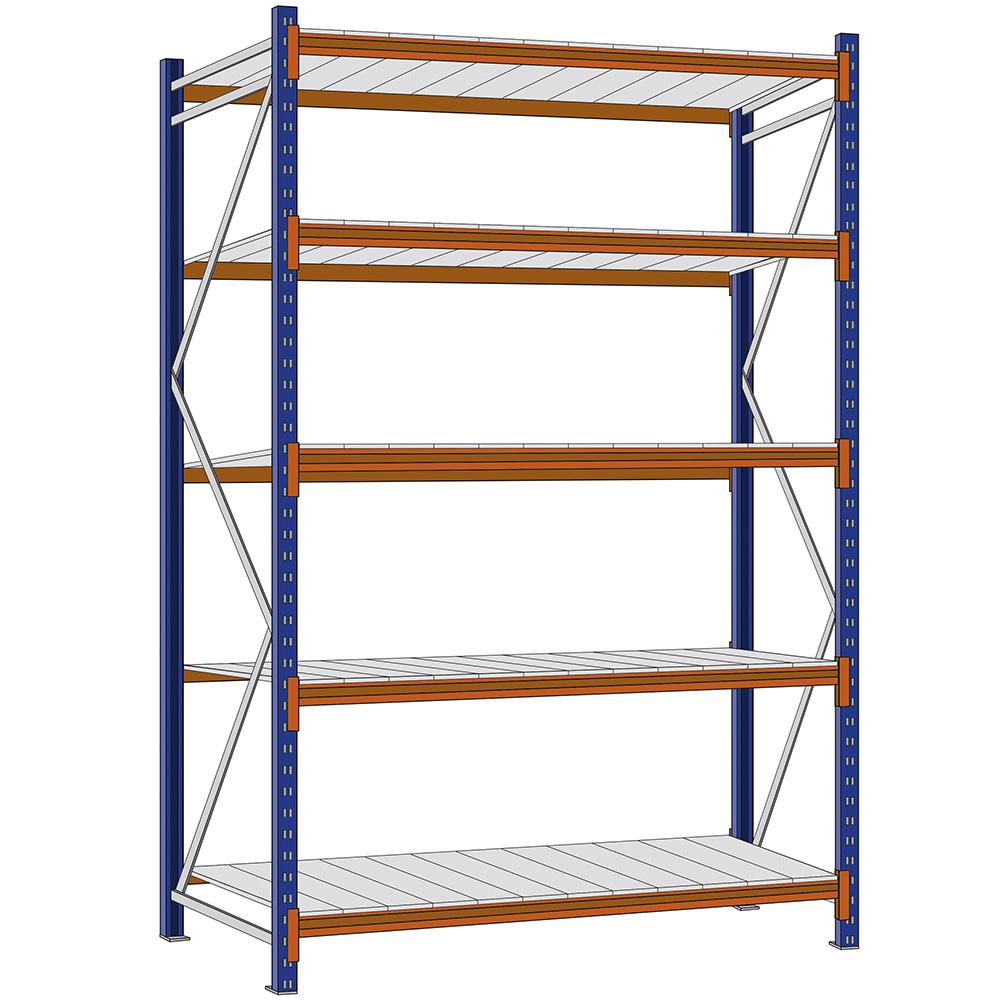

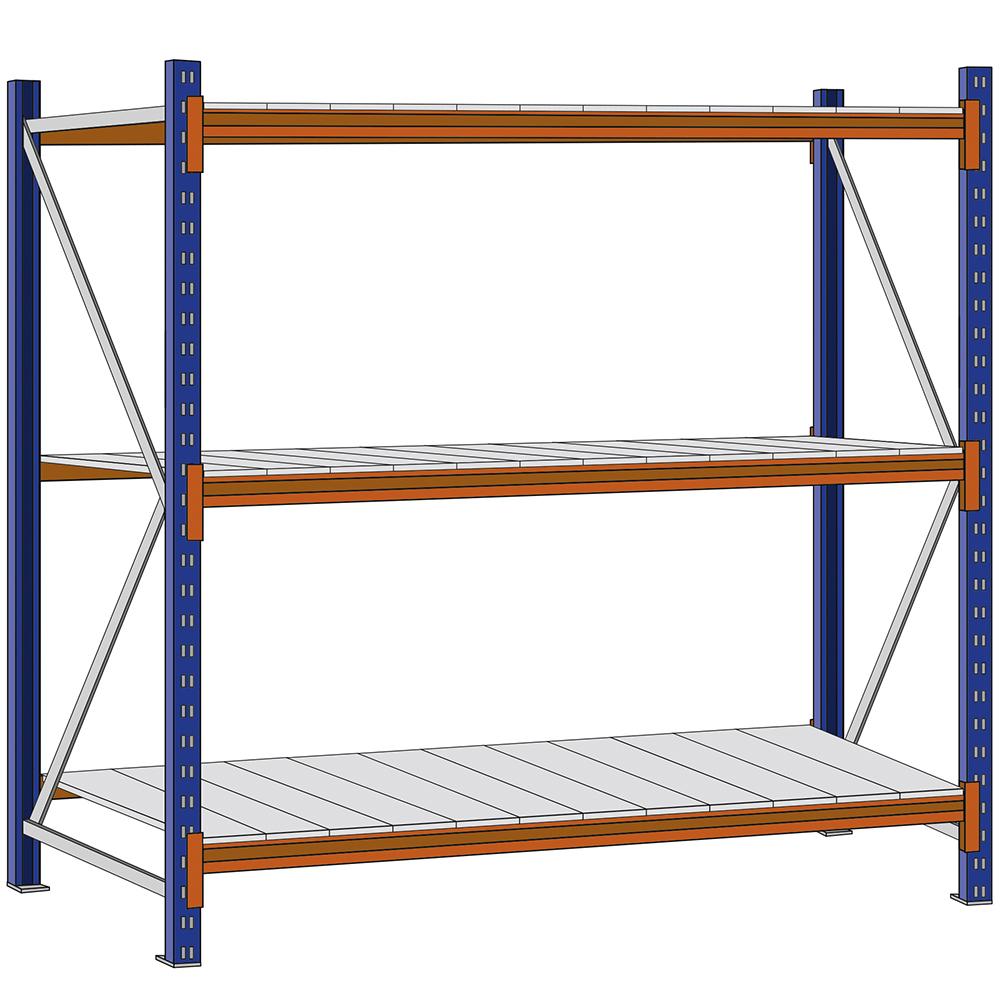

• Fachebenen: 3 Stahlpaneele / 4 Paneele / 5 Paneele

Das Weitspannregal-System positioniert sich zwischen dem Fachboden- und dem Palettenregal. Mit seiner kompakten Bauweise ist es auf die Einlagerung von besonders großen und schweren Gütern ausgelegt. Durch seine Regalabmessungen bietet dieses Weitspannregal großflächige Ablagemöglichkeiten. Es kann daher branchenübergreifend und vielseitig zum Einsatz kommen.

Produktvorteile Weitspannregal

• Stecksystem als kompaktes Weitspannregal
• Rahmen Omega-Ständerprofil
• Auflageträger zur Auflage der Fachebenen, Ausführung pulverbeschichtet RAL 3020
• Fachlast bis 700 kg
• Feldlast bis 3.800 kg

Rahmen

• Omega-Ständerprofil aus Qualitäts-Bandstahl profiliert
• Profilbreite 40 mm
• Materialstärke 1,5 mm
• Höhenverstellraster 50 mm
• Oberfläche verzinkt
• mit Klemmfuß oder Fußplatte

Rahmenaussteifung

• Diagonale und horizontale Ausfachungen
• aus spezialverzinkten C-Profilen
• Profile werden mit Ständer verschraubt

Auflageträger

• kaltgeformte Profile aus hochwertigem Bandstahl
• angeschweißte Dreifinger-Einhängelasche zur sicheren kraftschlüssigen Verbindung mit den Stützrahmen
• Oberfläche pulverbeschichtet, RAL 3020 Verkehrsrot
• mit Sicherungsstiften gegen unbeabsichtigtes Ausheben

Systemvorteile:

• kompaktes Stecksystem
• großflächige Ablagemöglichkeiten
• als Komplettregale oder als Einzelkomponenten lieferbar
• auch als Mehrgeschoss-Anlagen einsatzbar

Planungshinweise

• Breite Grundregal + 6 mm + 7 mm
• Breite Anbauregal + 3 mm + 4 mm
• Tiefe = Bodentiefe + 2 mm + 3 mm

Sicherheitshinweise

• Alle angegebenen Traglasten gelten für gleichmäßig verteilte Lasten je Fachboden.
• Wenn die Regalhöhe mehr als das Vierfache der Regaltiefe beträgt, sind die Regale gegen Umkippen zu sichern –
  z.B. durch Wandbefestigungen oder durch Bodenanker.

• Fachlast: 700 kg, 750 kg, 660 kg, 650 kg
• Feldlast: 7.500 kg, 6.000 kg
• Höhe:
• Breite:
• Tiefe:
• Ebenen:
